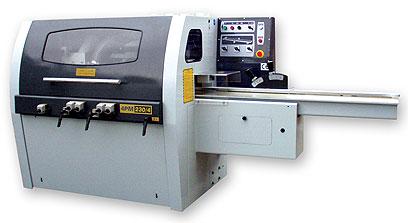

ОПИС
Чотиристоронні фрезерні верстати призначені для профільної і площинної обробки пиломатеріалу з 4-х сторін за один прохід з метою отримання виробів високої якості з точними геометричними розмірами. Оброблені заготовки використовуються надалі для виробництва меблів, віконних рам і інших виробів (дошки, вагонки, наличників, брусків, плінтуса і інших фасонних виробів).
Особливості та переваги
- Верстат виготовлений зі сталі та сірого чавуну.
- Міцна, масивна конструкція стійка до вібрації.
- Станина, що пройшла спеціальну термообробку, забезпечує максимальну стабільність і надійність, повністю виключає можливість виникнення вібрації навіть при обробці масивних заготовок.
- Верстат оснащений чотирма робочими шпинделями (два горизонтальних і два вертикальних).
- Високоточні, динамічно збалансовані шпинделя, що пройшли прецизійну обробку і контроль дозволяють досягати бездоганної якості стругання з точністю до 0,01 мм. Перед установкою на верстат, всі шпинделі проходять попередню обкатку. Стандартна частота обертання шпинделя 6000 об/хв. Кожен шпиндель оснащений чотирма рознесеними підшипниками, радіальне биття шпинделя 0.01мм.
- Налаштування всіх шпинделів легко і зручно проводиться з передньої панелі верстата, не відкриваючи захисного огородження. Відлік розмірів настройки проводиться по цифровим індикаторами з точністю 0,1 мм.
- Подавальний і робочий столи проходять спеціальну термічну обробку для досягнення максимальної міцності і покриті шаром твердого хрому для досягнення підвищеної зносостійкості.
- Полірована поверхня столу зменшує тертя заготовки об стіл і знижує зусилля на привід подачі.
- Налаштування бічної напрямної лінійки і подавального столу легко проводиться за допомогою важелів швидкого налаштування з надійною фіксацією рукоятками затиску.
- Ергономічна панель пульта управління розроблена з урахуванням світових тенденцій в верстатобудуванні для максимального захисту і зручності управління верстатом.
- Плавне регулювання товщини матеріалу, що знімається до 10 мм.
- Приводні верхні рифлені ролики на вході з можливістю переміщення по осі на необхідну ширину обробки дозволяють обробляти широкі заготовки, забезпечуючи високоточну і надійну подачу заготовок.
- На виході заготовку протягують високоміцні поліуретанові ролики, що не дозволяють пошкодити заготовку. Таким чином зберігається висока якість обробленої поверхні.
- Привід вертикальних шпинделів здійснюється від одного електродвигуна через систему відхилячих роликів високоміцним пласким ременем. Забезпечується найменша відстань між правим і лівим вертикальними шпинделями, що дозволяє підвищити точність обробки бічних поверхонь, знизити енергоємність і металоємність верстата.
- Для захисту оператора від шуму, пилу і неконтрольованого викиду заготовок верстат оснащений захисним кожухом.
- Сертифікат СЄ.
ХАРАКТЕРИСТИКИ
Технічні характеристики | |
Макс. ширина готової деталі | 230 мм |
Мін. ширина готової деталі | 18 мм |
Макс. товщина готової деталі | 120 мм |
Мін. товщина готової деталі | 7 мм |
Мінімальна довжина заготовки | |
Одиничний запуск деталей | 480 мм |
Груповий запуск деталей | 280 мм |
Число робочих шпинделів | 4 шт |
Оберти шпинделів | 6000 об/хв |
Діаметр шпинделів | 40 мм |
Діаметр фрезерних головок | |
Діаметр 1-го шпинделя | 120 мм |
Мін. діаметр 2,3,4 | 100 мм |
Макс. діаметр 2,3,4 | 180 мм |
Довжина горизонтальних шпинделів | 240 мм |
Довжина вертикальних шпинделів | 130 мм |
Швидкість подачі | 6; 12 м/хв |
Діаметр роликів подавання | 130 мм |
Довжина столів заготовок | 1 700 мм |
Відстань від підлоги до столу подавання | 900 мм |
Хід для настроювання стола й лінійки | 10 мм |
Потужність приводу горизонтальних шпинделів 1; 4 | 5.5; 5.5 кВт |
Потужність приводу вертикальних шпинделів 2 + 3 | 7.5 кВт |
Потужність приводу подачі | 0.8/1.1 кВт |
Загальні характеристики | |
Повна потужність двигунів | 20 кВт |
Робоча напруга | 400 В +6/-10% |
Частота ел. струму | 50 Гц |
Діаметр аспіраційних наконечників | 120 мм |
Швидкість аспірації | min 20 м/с |
Продуктивність аспірації | 3 500 м3/год |
Габаритні розміри | |
Довжина | 2 950 мм |
Ширина | 1 290 мм |
Висота | 1 510 мм |
Вага нетто | 1 480 кг |
