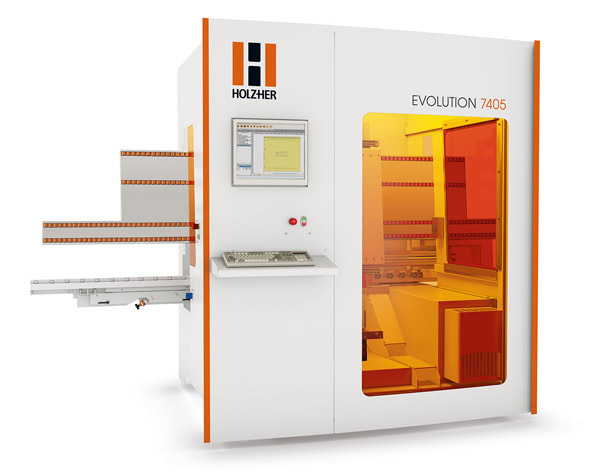

Вертикальний оброблювальний центр з ЧПУ HOLZ-HER EVOLUTION 7405 4MAT

  • Повна обробка з ЧПУ в компактному форматі
  • Система управління верстатом CAMPUS
  • Свердлильний і фрезерний агрегат в стандартній комплектації
  • Унікально! Комплексна обробка
  • Унікальна концепція затиску заготовок
  • Прецизійні прямі приводи

HOLZ-HER EVOLUTION 7405 4MAT

Вертикальний оброблювальний центр з ЧПУ HOLZ-HER EVOLUTION 7405 4MAT

  • Повна обробка з ЧПУ в компактному форматі
  • Система управління верстатом CAMPUS
  • Свердлильний і фрезерний агрегат в стандартній комплектації
  • Унікально! Комплексна обробка
  • Унікальна концепція затиску заготовок
  • Прецизійні прямі приводи
Loading...

ОПИС

Серія EVOLUTION пропонує унікальні рішення для комплексної обробки деталей. Сучасний продуманий промисловий дизайн і надзвичайно стійка конструкція.

Єдиний в своєму класі, верстат EVOLUTION 7405 4mat пропонує абсолютно точне фрезерування всіх чотирьох кромок заготовки, що означає повне форматування плитних матеріалів.

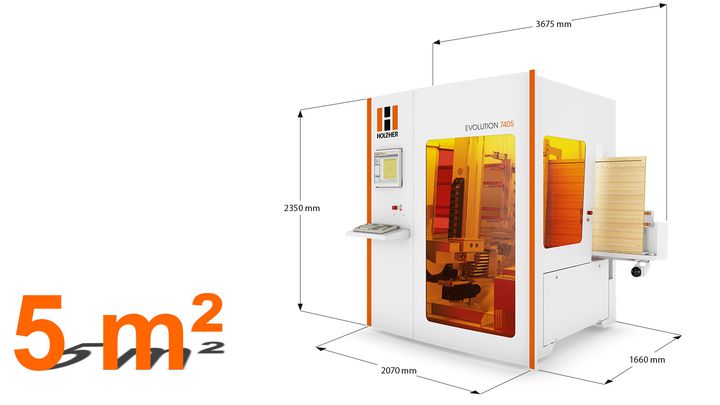

Технічні характеристики серії EVOLUTION говорять самі за себе: обробка заготовок висотою до 920 мм і необмеженої довжини при мінімальній потребі в площі для розміщення. Можливість обробляти матеріали завтовшки від 8 до 70 мм робить вертикальні обробні центри HOLZ-HER універсальними верстатами, які можуть виконувати комплексну обробку будь-якої продукції –  від висувних ящиків, корпусних деталей і до фасадів та задніх стінок меблів. Основними особливостями EVOLUTION 7405 4mat є малий час обробки і надзвичайно висока точність, так як заготовки довжиною до 1500 мм обробляються без перезатиску заготовки. Міцна конструкція верстатів EVOLUTION гарантує максимальний рівень якості обробки.



ХАРАКТЕРИСТИКИ

Розміри контурного фрезерування по осі X 3200 мм
Розміри контурного фрезерування по осі Y 920 мм
Шлях переміщення по осі Z 1500 мм
Фрезерний агрегат 5,6 кВт, с цанговим затиском
1000–18 000 хв-1
Векторна швидкість 68 м/хв
Напрямна лінійка регулювання по висоті для

чотиристороннього фрезерування і профілювання

Захисний пристрій відповідає стандартам CE
Опора заготовки масивні роликові транспортери, вкл. 2 упора
Свердлильная головка 15 шпинделів (9В/6Г), пилковий агрегат для осі X
Затиск заготовки вакуумна система з автоматичним позиціонуванням
Максимальний розмір інструменту ø 80 мм, довжина 80 мм
Пристрій зміни інструменту 6-местний пристрій лінійного типу (опція)
Програмне забезпечення CAMPUS/NC-HOPS, вкл. CAD/CAM-модуль aCADemy, ліцензія для верстата
Вага 2500



ТЕХНІЧНА ІНФОРМАЦІЯ

CabinetControl – просте створення меблів

Високоякісна і зручна у використанні система управління HOLZ-HER є складовою частиною концепції верстата. У пакет оснащення входить програмне забезпечення CAMPUS/NC Hops з ліцензією для офісу і верстата, а також повноцінна система автоматизованого проектування aCADemy. Пропонована комплектація чудово доповнюється інтегрованим програмним забезпеченням CabinetControl Base для проектування меблів. Цей набір створює всі необхідні умови для ефективної обробки деталей і зручного управління з використанням інтерфейсу для сканера штрихових кодів, ручного пульта управління, можливостей імпорту і безлічі інших функцій.

  • У стандартний програмний пакет уже включено рішення CabinetControl Base.
  • Проектування корпусних меблів.
  • Відображення в дво- і тривимірному вигляді.
  • Можливість швидко підлаштовуватися під індивідуальні вимоги замовника.
  • Чудове відображення меблів.
  • Автоматичне створення карт розкрою.
  • Автоматичне створення програми для ЧПУ одним натисканням кнопки.
  • Версія для професіоналів CabinetControl PRO (опція) додатково містить бібліотеку, розрахункові інструменти, функцію передачі даних на розкрійний центр і т. д.
  • Ідеальний вибір для планування інтер’єру кухонь і кімнат.

Повна чотиристороння обробка без перезажіма при розмірі деталі до 1000 мм

Досить просто вказати нижній розмір фугування – інше буде виконано автоматично.

  • Значно скорочений час обробки

При гарантії максимальної точності і якості обробки.

  • Обробка великих деталей

Висотою до 920 мм і довжиною до 3200 мм без додаткових опор. При цьому, верстат залишається дуже компактним і займає мало місця.

  • Автоматична настройка по товщині для заготовок товщиною від 8 до 70 мм

Ідеальний вибір для задніх стінок, боковин, фасадів і навіть кухонних стільниць. При наявності достатнього місця і безпечних відстаней можлива обробка цих деталей будь-якої довжини.

Повна обробка з відмінною якістю

EVOLUTION 7405 4mat пропонує унікальні функції. Точне фрезерування по контуру для всіх чотирьох кромок дозволяє повністю форматувати плитні матеріали. В результаті виходять чудово відформатовані, з усіх боків готові, стругані або профільовані деталі.

При наявності пакета Performance зі шпинделем HSK і двигуном потужністю 6,5 кВт, а також 6-місним пристроєм зміни інструментів можливе профільне фрезерування, остаточна обробка кутів, гравірування і т. д., завдяки автоматичній зміні інструментів. Таким чином, EVOLUTION 7405 4mat є повноцінним обробним центром, готовим до реалізації безлічі дизайнерських ідей.

Повна чотиристороння обробка за один затиск в EVOLUTION 7405 4mat. Досить просто вказати нижній розмір фугування – інше буде виконано автоматично.

Унікальна концепція затиску заготовок

Автоматичне позиціонування вакуумних присосок. Автоматичний притиск, незалежно від товщини матеріалу, для отримання найкращих результатів і точного дотримання розмірів.

Чудове оснащення – стандартна свердлильна головка

15 свердлильних шпинделів на 5 рядів отворів по осі X і Y, а також 6 горизонтальних свердел і вбудований пилковий агрегат для швидкого отримання точних результатів. Для досягнення більш високої продуктивності при свердлінні верстати серії EVOLUTION можуть додатково оснащуватися свердлильною головкою XL, що має до 22 свердлильних шпинделів.

Великорозмірна свердлильна головка XL

Вона ще більше розширює спектр застосування і велику універсальність цього вертикального обробного центру. Цей агрегат, що має до 22 шпинделів, відмінно підходить для свердління рядних, конструктивних і наскрізних отворів. І при цьому не треба витрачати дорогоцінний час на заміну свердел.

Унікальна гнучкість в застосуванні забезпечується, насамперед, можливістю оснащення головки додатковим подвійним свердлильним шпинделем для осі Y і особливо потужним шпинделем для свердління отворів під чотирьохшарнірні петлі. Завдяки цьому, наприклад, можна виконати з торця отвори діаметром 5 і 8 мм по осі X і Y, що означає гнучкість в роботі для користувача.

Автоматична корекція допусків

Визначення точної довжини і автоматична корекція розмірів отворів. Чудове доповнення для високоточного свердління, наприклад, деталей з уже облицьованою кромкою.

Зменшення часу на обробку

Дбайливе поводження з матеріалом і економія часу при обробці деталей довжиною до 1500 мм без перезатиску.

До 35% економії часу циклів обробки.

Універсальний затискач для різних матеріалів

Компанія HOLZ-HER пропонує безліч спеціальних присосок для самих різних матеріалів і вимог до їх обробки. Це робить верстат EVOLUTION вже більш універсальним.

Стандартні присоски з копіювальним золотником. Ідеальний вибір для обробки плитних матеріалів.

Присоски для масивної деревини. Ідеально підходять для надзвичайно важких заготовок і утримання масивної деревини. Швидка заміна.

Для підготовки верстата EVOLUTION до роботи з особливими матеріалами потрібно мінімум часу.
